Mit kell ellenőriznie az ESD csomagolásnak?
Az elektronikai csomagolás az alkatrész körüli kezelési rendszer részeként szolgál. Ha az alkatrész érzékeny az elektrosztatikus eseményekre, a tálcának a fizikai szervezettség mellett kiszámítható elektromos viselkedést is biztosítania kell. Ez az oka annak, hogy az ESD csomagolást a mérhető anyag- és felületi jellemzők alapján kell meghatározni, nem pedig pusztán a megjelenés alapján.
Statikus töltés alakulhat ki a különböző anyagok érintkezése és szétválása, a kezelés során történő mozgás, a súrlódás és más szokásos gyártási tevékenységek során. Egy érzékeny alkatrész a végső összeszerelés előtt számos szakaszon áthaladhat, így a csomagolás többször felnyitható, áthelyezhető, egymásra rakható és újra felhasználható. Minden egyes szakasz lehetőséget teremt ellenőrizetlen elektrosztatikus állapotok kialakulására, ha a csomagolást nem megfelelően alakították ki.
A csomagolás szerkezete is befolyásolja a termék mozgását. A dedikált üregekkel ellátott tálca képes elkülöníteni az egyes alkatrészeket, és csökkenti a szomszédos részek közötti szükségtelen érintkezést. A csatlakozók, érzékelők, PCB-vel kapcsolatos alkatrészek és egyéb precíziós termékek esetében az ellenőrzött pozicionálás rendezettebbé teheti a kézi és gyártósoros kezelést.
Elektrosztatikus viselkedés
Az anyagnak meghatározott felületi ellenállási jellemzőt kell biztosítania, amely megfelel a tervezett ESD-védelmi stratégiának. A különböző termékek és kezelési környezetek eltérő elektromos tulajdonságokat igényelhetnek.
Mechanikai védelem
A tálcának fizikailag meg kell támasztania az alkatrészt, és csökkentenie kell a nem kívánt mozgást, érintkezést és ütést a normál tárolás, szállítás és szállítás során.
Dimenziós Szervezet
A termékspecifikus üregek ellenőrzött helyeken tartják az alkatrészeket, és kiszámíthatóbbá tehetik a be-, kirakodást, ellenőrzést és a gyártósoron történő átvitelt.
Kezelési kompatibilitás
A tálcát a tényleges folyamatnak megfelelően kell megtervezni, beleértve a kézi kezelést, az automatizált mozgatást, a halmozást, a beágyazást, az ideiglenes tárolást és a gyártósor oldali forgalmát.
A hatékony elektronikus csomagolás egyesíti az elektrosztatikus szabályozást a fizikai szervezettel. Egyik funkciót sem szabad elszigetelt funkcióként kezelni.
Azt is fontos megérteni, hogy nem minden elektronikai alkatrész rendelkezik azonos érzékenységgel vagy kezelési követelményekkel. A félvezető csomagok, csatlakozók, érzékelők, optikai modulok és összeszerelt áramköri lapok súlyuk, alakjuk, szabad felületük és folyamatkörnyezetük szerint eltérő lehet. A csomagolást ezért a tényleges termék köré kell fejleszteni, nem pedig egyetlen univerzális tálcaszerkezetre hagyatkozni.
- Meghatározott ESD viselkedés:az elektromos jellemzőket az alkatrész- és folyamatkövetelményeknek megfelelően kell meghatározni.
- Stabil pozicionálás:az egyes üregek korlátozhatják a nem kívánt mozgást a kezelés során.
- Megfelelő szerkezet:a falvastagságnak, mélységnek és geometriának meg kell egyeznie a fizikai termékkel.
- Folyamat kompatibilitás:kezdettől fogva mérlegelni kell a halmozást, egymásba ágyazást, ellenőrzést és a vonaloldali kezelést.
Mely hőre lágyuló műanyagok illeszkednek a különböző ESD alkalmazásokhoz?
A hőre lágyuló szelekció többet befolyásol, mint az elektromos viselkedést. Meghatározza továbbá a merevséget, az ütésállóságot, a rugalmasságot, az átlátszóságot, a hőmérsékleti viselkedést, a megjelenést és a formázási jellemzőket. Az elektronikus tálcák esetében ezeket a tulajdonságokat együtt kell figyelembe venni, mert az egyik kívánatos tulajdonságot biztosító anyag egy másik területen korlátozásokat vezethet be.
PP ismételt kezeléshez
A PP akkor hasznos, ha egy tálcának szüksége van a hajlítási kifáradásállóság, az ejtésállóság és a hőmérsékletállóság kombinációjára. Ezek a jellemzők olyan alkalmazásokban relevánsak, ahol a tálcát többször meg lehet tölteni, át lehet helyezni, egymásra lehet rakni vagy vissza lehet küldeni a termelési területre.
Az SMT környezetek gyakori kezelést és szervezett mozgást foglalhatnak magukban a folyamat szakaszai között. A PP-alapú szerkezet akkor jöhet számításba, ha a csomagolásnak el kell viselnie az ismételt használatot, miközben megőrzi meghatározott elektrosztatikus jellemzőit.
KEDVENC az átlátszóság és a merevség érdekében
A PET nagy átlátszóságot és jó keménységet biztosít, így hasznos ott, ahol fontos az alkatrészek ellenőrzése és a termék láthatósága. Az átlátszó tálca megkönnyíti a kezelők számára az alkatrészek elrendezésének azonosítását anélkül, hogy minden elemet eltávolítana a helyéről.
A láthatóság támogathatja az ellenőrzés-orientált munkafolyamatokat is. Ha a csomagolási koncepció lehetővé teszi a kezelők számára, hogy közvetlenül lássák a terméket, a tálca rendszerezést biztosít, miközben megőrzi az alkatrész tiszta rálátását.
PS általános tálcaszerkezetekhez
A PS viszonylag törékeny, és valamivel alacsonyabb az átlátszósága, mint a PET. Mindazonáltal megfontolható az általános célú elektronikus alkatrészek forgató tálcáinak, ahol az általános szerkezet és kezelési környezet kompatibilis a jellemzőivel.
A helyes választás nem csak az anyagnéven alapulhat. Az alkatrész tényleges súlya, az üreg méretei, a várható hatás, a hőmérsékleti viszonyok, az átlátszósági követelmény és a tervezett kezelési gyakoriság egyaránt befolyásolja a kiválasztást.
| Anyag | Főbb jellemzők | Tipikus alkalmazások | Kulcsfontosságú kiválasztási szempontok |
|---|---|---|---|
| PP | Jó hajlítási kifáradásállóság, ejtésállóság és hőmérsékletállóság. | SMT kezelőtálcák, forgótálcák és újrafelhasználható elektronikus csomagolás. | Ismételt kezelés, ütési hatás, hőmérsékleti viszonyok és szerkezeti rugalmasság. |
| KEDVENC | Nagy átlátszóság és jó keménység. | Ellenőrző tálcák és csomagolás, ahol fontos az alkatrészek láthatósága. | Átlátszóság, merevség, megjelenés és a szükséges üregszerkezet. |
| PS | Viszonylag törékeny, valamivel alacsonyabb átlátszósággal. | Általános elektronikus alkatrészkezelő és forgótálcák. | Általános szerkezeti követelmények és kezelési feltételek. |
| Egyéb alkalmas hőre lágyuló műanyagok | Különleges termék- és folyamatkövetelmények alapján választjuk ki. | Speciális egyedi elektronikus csomagolás. | Megkövetelt elektromos, mechanikai, környezeti és megjelenési jellemzők. |
A gyakorlatban az elektromos teljesítménynek a mechanikai teljesítménnyel kell kapcsolódnia. Lehet, hogy egy tálca rendelkezik a kívánt ellenállási tartománnyal, de még mindig rosszul illeszkedik a termékhez, ha alakja, rugalmassága vagy hőmérsékleti viselkedése nem felel meg a kezelési környezetnek.
Hogyan kell megadni a felületi ellenállást?
A felületi ellenállás az egyik központi műszaki paraméter az ESD csomagolásban, mert mérhető módon írja le a csomagolóanyag elektromos viselkedését. A céltartományt az alkatrész ESD követelményeinek és a környező kezelési környezetnek megfelelően kell kiválasztani.
Egy testreszabott csomagolási program 1,0×10⁴Ω és 1,0×10¹¹Ω közötti felületi ellenállást adhat meg. Ez a tartomány több elektrosztatikus szabályozási követelményt is lefed, de a széles tartomány megléte nem jelenti azt, hogy egy érték automatikusan minden alkalmazáshoz megfelelő.
A különböző elektronikus gyártási környezetekben eltérő követelmények vonatkozhatnak a töltésvezérlésre, az anyagkezelésre és a folyamatintegrációra. Az általános alkatrészek forgalmazására használt tálcák specifikációi eltérhetnek az érzékeny ellenőrzéshez, automatizált kezeléshez vagy a szabadon vezetőképes szerkezetű alkatrészek csomagolásához használt tálcáktól.
Kezdje a komponens szükséglettel
Az első kérdés az, hogy milyen szintű ESD-vezérlést igényel az alkatrész és a kezelési folyamat. A csomagolási specifikációt ezután ennek a követelménynek a köré kell kidolgozni, ahelyett, hogy egy elektromos értéket választanának egyszerűen azért, mert azt gyakran használják.
Fontolja meg a teljes csomagolási rendszert
A tálca csak egy eleme a csomagolási környezetnek. A külső kartondobozok, párnázó anyagok, elválasztók, munkafelületek, kezelőberendezések és egyéb csomagolóelemek szintén befolyásolhatják a termék körüli elektrosztatikus körülményeket.
Ez teszi fontossá a rendszerszintű gondolkodást. Az ellenőrzött ellenállás-karakterisztikával rendelkező tálcát továbbra is integrálni kell egy olyan kezelési folyamatba, amely felismeri a környező anyagok és berendezések elektromos viselkedését.
Csatlakoztassa az ellenállást a geometriával
Az elektromos specifikáció nem okozhatja a mérnököknek, hogy figyelmen kívül hagyják a fizikai védelmet. Az üregmélységnek, a faltávolságnak és a pozicionáló szerkezetnek meg kell védenie az alkatrészt, miközben megőrzi a szükséges elektrosztatikus funkciót.
- Határozza meg a szükséges ellenállási tartományt:kösse össze a célértéket a tényleges ESD védelmi követelményhez.
- Tartsa az alkatrészt ellenőrzött helyzetben:szükség esetén használjon üregeket és helymeghatározó funkciókat.
- Tekintse át a teljes kezelési környezetet:vegye figyelembe a tálcával kölcsönhatásba lépő egyéb anyagokat és berendezéseket.
- Ellenőrizze a készterméket:megfelelő ellenállás-vizsgáló berendezéssel ellenőrizze, hogy a megadott elektromos jellemzők teljesülnek-e.
A mérhető specifikáció a csomagolástervezők, az alkatrészgyártók és a gyártócsapatok közötti kommunikációt is megkönnyíti. Ahelyett, hogy a tálcát csak „antisztatikusként” írnák le, a projekt meg tudja határozni a tervezett ellenállási tartományt és az eléréséhez szükséges anyagszerkezetet.
Hogyan kell megtervezni az ESD tálcát?
Az elektromos vezérlés csak egy része a tervezési problémának. Az elektronikus tálcának ezenkívül biztonságosan kell tartania az alkatrészt, lehetővé kell tennie a praktikus be- és kirakodást, illeszkednie kell a kezelőberendezéshez, és kompatibilisnek kell lennie a halmozási vagy beágyazási követelményekkel.
1. Határozza meg a termékborítékot
Kezdje az alkatrész pontos méreteivel. Jegyezze fel a hosszt, szélességet, magasságot, átmérőt, kiemelkedéseket, csatlakozóhelyeket, érzékeny felületeket és minden olyan területet, amely nem érintkezhet a tálcával.
Szabálytalan elektronikus szerelvények esetén a hasznos tervezési információk több keresztmetszeti méretet is tartalmazhatnak, nem pedig egy teljes méretet. Ez különösen fontos lehet a kiálló alkatrészeket tartalmazó csatlakozók, érzékelők és NYÁK-szerelvények esetében.
2. Építse ki az üreget a termék körül
Egy dedikált üreg szabályozhatja az egyes részek helyzetét, miközben elválasztja a szomszédos alkatrészeket. Az üreg geometriájának egyensúlyban kell lennie a megtartással és a hozzáférhetőséggel. A túlzottan laza pozicionálás lehetővé teheti a mozgást, míg a túlságosan korlátozó geometria megnehezítheti a be- és kirakodást.
3. Vegye figyelembe a falvastagságot
A falvastagság befolyásolja a tálca merevségét, súlyát és alakítási viselkedését. A nagy üregek és mély szerkezetek megkövetelhetik az anyageloszlás gondos mérlegelését a hőformázás során. Ezért a vastagságot az alakítás irányával és a végső tálca geometriájával együtt kell értékelni.
4. Adjon hozzá halmozási vagy egymásba ágyazási funkciókat
Az újrafelhasználható elektronikus tálcákat gyakran egymásra kell helyezni, amikor be vannak töltve, és egymásba kell helyezni, ha üresek. Ezek a funkciók csökkenthetik a tárolás bonyolultságát és javíthatják a kezelés hatékonyságát, de a geometriát úgy kell megtervezni, hogy az egymásra helyezett tálcák stabilak maradjanak, és az üregek ne zavarják egymást.
5. Védje az érzékeny felületeket
Az alkatrészeknek lehetnek szabad burkolatai, csatlakozói, lencséi, tűi vagy kész felületei, amelyek ellenőrzött érintkezést igényelnek. Adott esetben a tálca védőbetétekkel vagy kiválasztott párnázó jellemzőkkel konfigurálható, így a termék szükségtelen felületi érintkezés nélkül támogatható.
6. Tervezze meg az automatizált kezelést
Az elektronikai gyárak manuálisan mozgathatják a tálcákat, kocsikkal, szállítószalagokkal vagy automatizált kezelőberendezésekkel. A tálca szerkezetének kompatibilisnek kell lennie a tervezett folyamattal, beleértve a hozzáférési pontokat, a halmozási magasságot, a tájolást és a betöltési irányt.
Geometria
A méreteknek, az üregeknek, a mélységnek, a távolságnak, a nyílásoknak és a tálca kerületének meg kell felelnie az alkatrész és a csomagolás környezetének.
Elektromos specifikáció
A szükséges felületi ellenállási tartományt az adott alkalmazáshoz szükséges ESD-jellemzők szerint kell meghatározni.
Kezelés
A tervezés során figyelembe kell venni a berakodást, kirakodást, egymásra rakást, egymásba ágyazást, ellenőrzést és a vonal menti mozgást.
Védelem
Az érintkezési területek, a párnázási jellemzők és az üreg alakja hozzáigazítható a nem kívánt mozgások és fizikai érintkezések csökkentése érdekében.
A legmegbízhatóbb tálca kialakítások ezért alkalmazás-specifikusak. Nem támaszkodnak rögzített üregmintára, ha magának a terméknek egyedi a formája vagy különleges kezelési igénye van.
Miért hasznos a hőformázás az elektronikus tálcákhoz?
A hőformázás különösen akkor hasznos, ha az elektronikus csomagoláshoz egyedi üregekre, nagy felületekre, ívelt kontúrokra vagy széles tálcaméretekre van szükség. A fűtött hőre lágyuló lemezt szerszámozáson keresztül lehet kialakítani, hogy termékspecifikus szerkezetet hozzunk létre anélkül, hogy minden alkalmazást egy kis szabványos formátumra kényszerítenének.
Ez fontos az elektronika számára, mert az alkatrészek csomagolása a kis egyedi alkatrészektől a nagyobb szerelvényekig és több részből álló rendszerekig változhat. Előfordulhat, hogy az egyik tálcának kis üregekből álló rácsra van szüksége, míg a másikban mély zsebekre lehet szükség a nagyobb szerelvényekhez.
Nagy formátumú képesség
A hőformázott csomagolás körülbelül 1300 × 750 × 740 mm-es méretig gyártható, a tényleges tálcaszerkezettől és a gyártási követelményektől függően. Ez a széles formázási képesség akkor hasznos, ha egy csomagolórendszer nagy szerelvényt vagy több termékzónát fed le.
Testreszabott üreg-elrendezések
A hőformázás lehetővé teszi az üregmintázat kialakítását a termékelrendezés körül. Az egyes üregek az alkatrészek méreteinek megfelelően eloszthatók, és a teljes tálca alapterülete hozzáigazítható a meglévő szállítási vagy tárolási szerkezetekhez.
Fejlesztési rugalmasság
Az elektronikai termékek a fejlesztés során változhatnak. A csatlakozók helyzete, a ház méretei, a nyomtatott áramköri lapok konfigurációi és a tartozékok elrendezése mind felülvizsgálható. A rugalmas hőformázási megközelítés támogathatja a kiválasztott fejlesztési projekteket, ahol testreszabott szerszámokra és széles formátumú struktúrákra van szükség.
Anyagok változatossága
PP, PET, PS és más megfelelő hőre lágyuló műanyagok jöhetnek számításba a hőformázási folyamaton belül. Ez lehetővé teszi a tálca elektromos, mechanikai és vizuális követelményeinek együttes értékelését.
Integráció a csomagolási jellemzőkkel
Az alakítási koncepció magában foglalhatja a pozicionálási területeket, egymásra rakható szerkezeteket, nyílásokat és egyéb funkcionális részleteket. Ahol további felületvédelemre van szükség, kiválasztott párnázó anyagok is beépíthetők a csomagolás kialakításába.
A hőformázás akkor a leghasznosabb, ha a csomagolás geometriájának szorosan követnie kell a terméket, ahelyett, hogy egy összetett komponenst egy általános tálcaformátumba kényszerítene.
A gyártási folyamatot továbbra is a termék geometriája, a szükséges elektromos viselkedés, a gyártási mennyiség és az általános csomagolási stratégia alapján kell kiválasztani. A hőformázás inkább folyamatlehetőség, mint univerzális megoldás minden elektronikus csomagolási alkalmazáshoz.
Hol használják általában az ESD tálcákat?
Az ESD-vezérlésű hőformázott tálcák az elektronikai gyártás és logisztika számos szakaszát támogatják. A pontos szerkezet attól függ, hogy a csomagolást tárolásra, ellenőrzésre, gyártósoron történő mozgatásra, forgalomra vagy szállításra szánják.
- Elektronikus alkatrészek:csatlakozók, érzékelők, NYÁK-val kapcsolatos alkatrészek, félvezető alkatrészek és egyéb statikus elektromosságra érzékeny termékek külön üregekben helyezhetők el.
- PCB kezelés:áramköri lapok és elektronikus szerelvények támogathatók az ideiglenes tárolás, szállítás és a gyártósoron történő mozgatások során.
- Precíziós elektronikai alkatrészek:Az egyedi üregek segíthetnek a meghatározott kezelési követelményekkel rendelkező alkatrészek szervezett pozicionálásában.
- SMT gyártás:Az újrafelhasználható forgató tálcák támogatják az ismételt mozgást a gyártási szakaszok között, ahol szabályozott elektrosztatikus viselkedésre van szükség.
- Optoelektronikai alkatrészek:a csomagolás optikai kommunikációhoz és optoelektronikai szerelvényekhez konfigurálható meghatározott ESD feltételek mellett.
- Ipari elektronikai berendezések:nagyméretű alkatrészek és szerelvények raktározásra, belső szállításra és ellenőrzött kezelésre szervezhetők.
Alkatrészek ellenőrzése
Az ellenőrzés-orientált csomagolás előnye a szervezett elhelyezés és az alkatrészhez való egyértelmű hozzáférés. Ha az átlátszóság fontos, a PET olyan szerkezeteknél is számításba jöhet, amelyek lehetővé teszik a kezelő számára, hogy lássa a terméket, miközben az a tálcán belül marad.
SMT és gyártósor forgalom
A gyártási környezetekben előfordulhat, hogy a tálca ismételt mozgatása a folyamat szakaszai között. A PP akkor jöhet számításba, ha a fáradtságállóság, az ütésállóság és a hőmérsékleti viselkedés összhangban van az ismételt kezelés követelményeivel.
PCB és összeszerelés kezelése
Az áramköri lapok és szerelvények nagyobb méretűek és törékeny szerelt jellemzőkkel rendelkezhetnek. A tálca üregeinek ezért meg kell támasztania a táblát anélkül, hogy érintkezésbe kerülne olyan alkatrészekkel, amelyeket nem terhelésre terveztek.

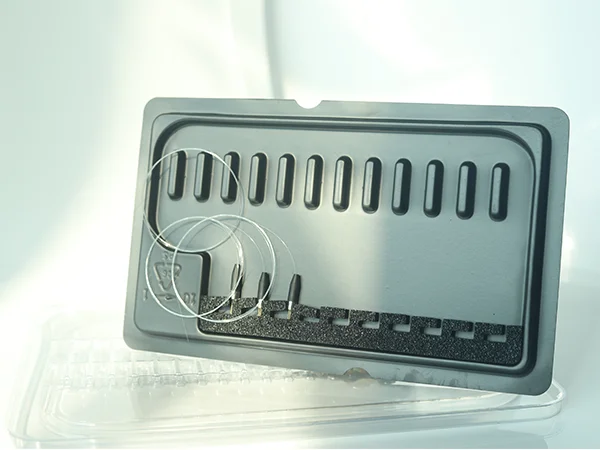

Optoelektronikus csomagolás
Az optikai kommunikációs alkatrészek érzékeny felülettel és pontos méretekkel rendelkezhetnek. Csomagolási szerkezetüknek figyelembe kell vennie az alkatrészek orientációját, az érintkezési zónákat, az elválasztást és a szükséges elektrosztatikus tulajdonságokat.
Hogyan működik együtt a tisztaság és a termékvédelem?
Az elektronikai csomagolás nem csak egy ESD-vezérlő eszköz. A tisztaság is fontos lehet, különösen akkor, ha a gyártás során az alkatrészek pornak, részecskéknek vagy felületi szennyeződésnek vannak kitéve. A csomagolás kialakításának ezért figyelembe kell vennie mind az elektrosztatikus viselkedést, mind a tálca fizikai tisztaságát.
A tiszta gyártási környezet segíthet a por tapadásának szabályozásában a tálcagyártás során. Az anyagkezelést, a formázást, a vágást és a tárolást következetesen kell kezelni, hogy a kész tálca alkalmas legyen a tervezett elektronikai alkalmazásra.
Az érintkezési területek ellenőrzése
Nem minden alkatrész felülete érintheti egyformán a csomagolást. Egyes termékek kész kozmetikai felületekkel, szabad érintkezőkkel, optikai felületekkel vagy érzékeny kiemelkedésekkel rendelkeznek. Az üreges kialakítás korlátozhatja a szükségtelen érintkezést, és távol tarthatja a kényes területeket a szerkezeti élektől.
Ha szükséges, használjon védőbetéteket
A kiválasztott csomagolási minták tartalmazhatnak párnázó anyagokat, például szivacsot, ahol további puha érintkezőrétegre van szükség. Ez a megközelítés segíthet csökkenteni a felületi érintkezési és kezelési nyomokat a nagyobb megjelenésű vagy érintkezési érzékenységű termékek esetében.
Tartsa be a tiszta kezelési gyakorlatot
A csomagolás teljesítményét befolyásolja, hogy mi történik a gyártás után és a gyártás során. A tiszta tárolás, az ellenőrzött betöltési gyakorlat és a megfelelő kezelési eljárások segíthetnek megőrizni a tálca tervezett állapotát, mielőtt elérné az alkatrészt.
Fontolja meg az Újrahasználatot
Az újrafelhasználható tálcák számos kezelési cikluson eshetnek át. Ha az újrahasználat a csomagolási rendszer részét képezi, a tervezésnek figyelembe kell vennie a fáradtságot, az ismételt tisztítást, egymásra rakást és az ismételt betöltést. A PP hasznos lehet olyan alkalmazásokban, ahol ezek a jellemzők összhangban vannak a szükséges elektromos és mechanikai teljesítménnyel.
Az ISO-alapú minőségirányítás strukturált keretet biztosíthat a folyamatirányításhoz, míg az alkalmazható, harmadik féltől származó tesztelések segítségével a releváns anyagok vagy termékek jellemzői az ügyfelek igényei szerint értékelhetők.
Milyen információkra van szükség az egyéni fejlesztéshez?
A testreszabott tálcák akkor működnek a legjobban, ha a csomagolás tervezése a termékről és a kezelési folyamatról szóló egyértelmű információkkal kezdődik. Minél teljesebb a bemenet, annál könnyebben meghatározható az üreg geometriája, az anyag iránya, az ellenállási tartomány és a tálca általános szerkezete.
- Határozza meg a terméket.Adja meg a termék méreteit, általános alakját, a kritikus kiemelkedéseket és minden olyan területet, amelynek érintkezéstől mentesnek kell lennie.
- Határozza meg a kezelési környezetet.Magyarázza el, hogy a tálcát tárolásra, kézi átvitelre, gyártósoros forgalomra, ellenőrzésre, halmozásra vagy szállításra használják.
- Határozza meg az ESD követelményt.Adja meg a szükséges felületi ellenállási tartományt vagy az alkatrészre vonatkozó csomagolási követelményt.
- Határozza meg a tálca méreteit.Adja meg a kívánt teljes hosszúságot, szélességet, magasságot és a szállítótartályok vagy gyártóberendezések által támasztott korlátozásokat.
- Határozza meg az üreg szerkezetét!Határozza meg az üregek számát, az üreg mélységét, a távolságot, a tájolást és a termék betöltési irányát.
- További funkciók meghatározása.Adja meg a halmozási, egymásba ágyazási, párnázási, elhelyezési jellemzőket, nyílásokat, címkéket vagy logókat, ahol szükséges.
- Tekintse át az anyag irányát.Hasonlítsa össze a PP-t, PET-et és PS-t az alkalmazás elektromos, mechanikai, hőmérsékleti és megjelenési követelményeivel.
Rajzok és méretadatok
A tervezési rajzok pontos információkat nyújthatnak a kritikus méretekről, tűrésekről és az alkatrészek interfészeiről. A méretadatok akkor is hasznosak, ha a termék viszonylag egyszerű geometriával rendelkezik.
Fizikai termékinformáció
A fizikai termék segíthet tisztázni a szabálytalan formákat, a tényleges érintkezési felületeket, a magassági átmeneteket és a kiálló alkatrészeket, amelyeket önmagában az alapvető méretekkel nehéz leírni. A cél az, hogy megértsük a valódi csomagolási borítékot, mielőtt az üregterv véglegesítené.
Csomagoló berendezések és logisztika
A tálcát is úgy kell megtervezni, ahogyan a gyárban áthalad. A konténer méretei, a halmozási magasság, a beágyazási mélység, a szállítószalag távolsága és a kezelő hozzáférése mind befolyásolhatják a végső formát.
A projektspecifikációnak ezért le kell írnia a tálca teljes útját, a betöltéstől a tároláson és a gyártósorra történő átszállításon át a végső csomagolásig vagy szállításig. Ez a szélesebb nézet segít megakadályozni, hogy az üreg kialakítása a folyamatnak csak egy lépését oldja meg.
Mit kell ellenőrizni szállítás előtt?
A kész elektronikus tálcákat mind elektromos, mind fizikai szempontból ellenőrizni kell. Egy tálca megfelelhet a tervezett méreteknek, miközben nem tartja fenn a szükséges ellenállási jellemzőket, ahogyan az ellenállási tartományt is teljesítheti, ha üreges vagy halmozási problémái vannak.
| Minőségi Terület | Mit kell ellenőrizni | Miért számít |
|---|---|---|
| Felületi ellenállás | Ellenőrizze a megadott elektromos ellenállás-tartományt megfelelő vizsgálóberendezéssel. | Megerősíti, hogy a kész csomagolás megfelel a szükséges ESD-specifikációnak. |
| Méretek | Ellenőrizze a tálca hosszát, szélességét, magasságát, üregméreteit és a kritikus távolságot. | Támogatja az alkatrészek megfelelő elhelyezését és a csomagolási rendszerrel való kompatibilitást. |
| Formapontosság | Vizsgálja meg az üreg alakját, a sarkokat, a falakat, a nyílásokat és a kialakított profilokat. | Segít biztosítani az egyenletes fizikai védelmet és a terhelési teljesítményt. |
| Felületi állapot | Ellenőrizze a látható hibákat, szennyeződéseket és a tálca általános tisztaságát. | Támogatja a precíziós elektronikai kezelés követelményeit. |
| Halmozás vagy fészekrakás | Győződjön meg arról, hogy a tálcák egymásra helyezve vagy egymásba ágyazva megfelelően illeszkednek. | Javítja a kezelési stabilitást és a tárolási kompatibilitást. |
| Védő jellemzők | Ellenőrizze a csillapítási területeket, az elhelyezési struktúrákat és a termékkel érintkező zónákat. | Segít csökkenteni a nem kívánt mozgást és az érzékeny alkatrészekkel való érintkezést. |
Elektromos ellenőrzés
A megadott felületi ellenállási tartomány megfelelő ellenállás-vizsgáló berendezéssel ellenőrizhető. Az ellenőrzést az alkalmazandó vizsgálati módszer és csomagolási követelmény szerint kell elvégezni.
Dimenzióellenőrzés
A kritikus méreteket az elfogadott tervezési követelményekhez képest kell mérni. Különös figyelmet kell fordítani az üreg mélységére, az üreg helyzetére, a tálca kerületére és minden olyan jellemzőre, amely közvetlenül kapcsolódik az alkatrészhez vagy a külső kezelőberendezéshez.
Tisztasági ellenőrzés
A kész tálcákat meg kell vizsgálni látható szennyeződések és anyagtörmelékek szempontjából. Ez különösen fontos az elektronikai csomagolások esetében, ahol a tisztaság befolyásolhatja a kezelési környezetet.
Gyártási konzisztencia
A minőségirányításnak ki kell terjednie az anyagbevitelre, az alakítási feltételekre, a vágásra, az ellenőrzésre és a késztermék kezelésére. Az ismételhető folyamat azért fontos, mert a tálca elektromos és fizikai jellemzőinek állandónak kell maradniuk a gyártás során.
Szükség esetén a nyersanyagok és a késztermékek harmadik fél általi tesztelésnek is alávethetők. A pontos vizsgálati kört az ügyfél műszaki követelményeinek és a tervezett elektronikai alkalmazásnak megfelelően kell meghatározni.
A testreszabott hőformázott csomagolási lehetőségek szélesebb körű megtekintéséhez látogasson el ideAntisztatikus, hőre lágyuló műanyag csomagolásés hasonlítsa össze a szükséges anyagot, ellenállási tartományt, tálca szerkezetét és alkalmazási feltételeit a csomagolási specifikáció véglegesítése előtt.
Gyakran Ismételt Kérdések
Q1. Milyen felületi ellenállási tartomány adható meg?
Q2. Milyen anyag alkalmas ESD tálcához?
Q3. Tervezhető a tálca SMT kezelésre?
Q4. Mekkora a maximális hőformázott csomagolás mérete?
Q5. Az üreg elrendezése testreszabható a különböző alkatrészekhez?
Q6. Lehet-e különböző színeket előállítani?
Q7. Hozzáadhatók-e logók vagy azonosító jelek?
Q8. Integrálhatók a halmozási és egymásba ágyazó szerkezetek?
Q9. Hozzáadhatók párnázó anyagok?
Q10. Milyen információkat kell megadni egy személyre szabott tálcához?
Építsen egy ESD-tálcát az aktuális elektronikai alkalmazás köré
Az elektronikus csomagolás megbízhatóbbá válik, ha az elektromos követelményeket és a fizikai szerkezetet együtt alakítják ki. A felületi ellenállás, az anyagválasztás, az üreggeometria, a falvastagság, a termék elhelyezése, a tisztaság és a kezelési feltételek mind hozzájárulnak a végső csomagolási specifikációhoz.
A projekt áttekinthető leírása tartalmazhatja az alkatrészek méreteit, rajzait, a szükséges ellenállási tartományt, a tálca lábnyomát, az üreg elrendezését, a halmozási követelményeket és a gyártási feltételeket. Ezek a részletek megkönnyítik egy olyan csomagolási szerkezet kialakítását, amely illeszkedik a tényleges elektronikai folyamathoz, ahelyett, hogy egy általános tálcaformátumra hagyatkozna.
A testreszabott ESD hőformázott csomagolási követelményekhez,Tudjon meg többet Shunxinrólésvegye fel velünk a kapcsolatot, hogy megbeszéljük elektronikai csomagolási követelményeit.
A végső anyagokat, az ellenállást, a geometriát és a gyártási specifikációkat meg kell erősíteni az alkatrész, a kezelési folyamat és a vonatkozó minőségi követelmények szerint.
