Antisztatikus optikai szálas hőre lágyuló csomagolás

Professzionális kínai gyártóként a Shunxin szeretne Önnek antisztatikus optikai szálas hőre lágyuló csomagolást kínálni, amely egy PET- vagy PS-lemezekből készült, hőre formált tálca száloptikai alkatrészek kezelésére, tárolására és szállítására. Az elérhető felületi ellenállási lehetőségek közé tartozik az antisztatikus fokozat (10⁹~10¹¹Ω), a félvezető fokozat (10⁶~10⁹Ω) és a vezetőképesség (10³~10⁶Ω). A szabványos elektronikus alkatrésztálcákkal ellentétben ez az optikai szálas csomagolás külön kábeltekercselési hornyokat és megemelt csatlakozópozicionáló nyílásokat tartalmaz, hogy megvédje a szálak meghajlását és a csatlakozók végfelületeit. Az FC, SC, LC, ST és MPO/MTP csatlakozó konfigurációk testre szabhatók.

Optikai szálas csatlakozó végfelületének védelme

A csatlakozó végfelülete kritikus optikai interfész, és a karcolások, por vagy szennyeződések befolyásolhatják a csatlakozás minőségét és az optikai átvitelt. A Shunxin antisztatikus optikai szálas hőre lágyuló csomagolás megemelt pozicionáló nyílásokat használ, hogy a csatlakozók végfelületeit távol tartsa a tálca felületével való közvetlen érintkezéstől, így csökkentve a súrlódást, a szennyeződést és a kezelési károkat. Az antisztatikus anyag emellett csökkenti a por elektrosztatikus vonzását, így a tálca alkalmassá teszi az optikai modulokhoz, száloptikai patch kábelekhez és egyéb optikai kommunikációs alkatrészekhez.

Fiber tekercselés és hajlítás elleni védelem

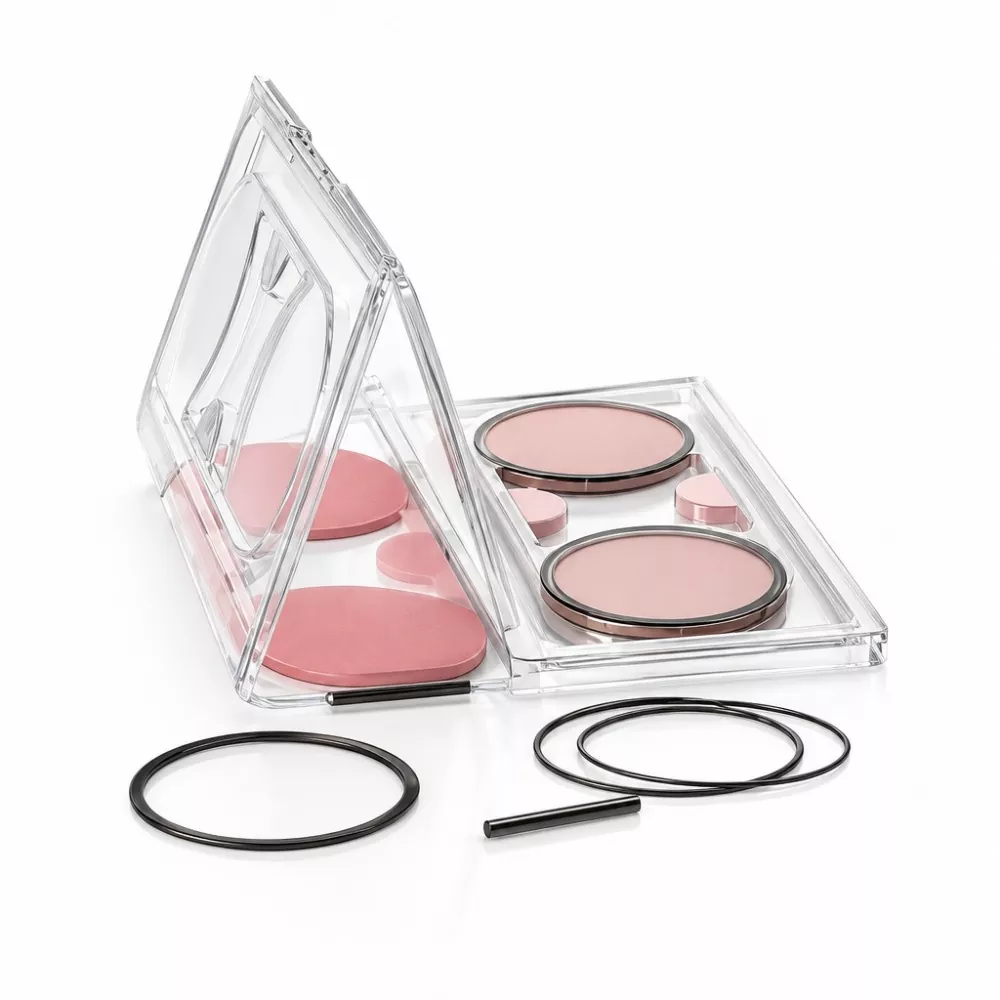

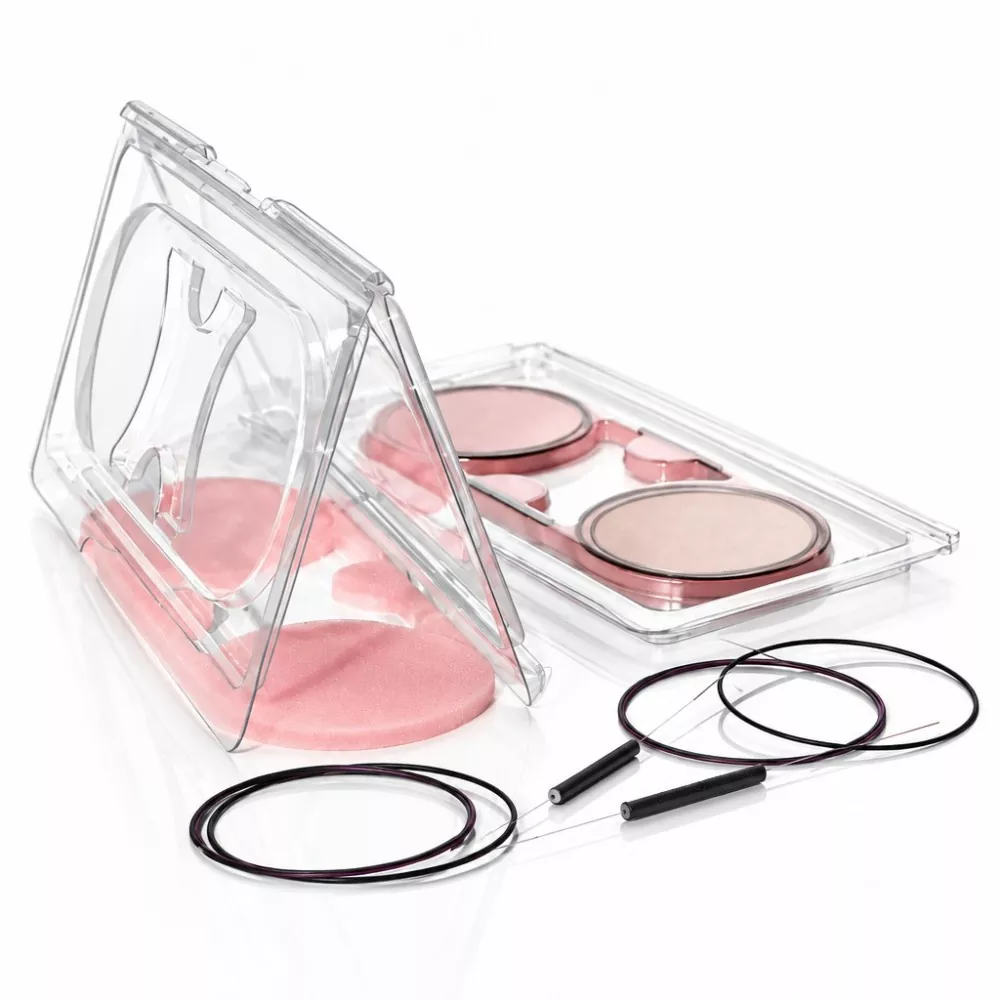

A száloptikai patch kábelek a csatlakozókat viszonylag hosszú szálkábelekkel kombinálják, így a csomagolás vagy a szállítás során bekövetkező ellenőrizetlen hajlítás túlzott mechanikai igénybevételt okozhat. A tálca ívelt tekercselő hornyokat tartalmaz a felesleges szálak rendezésére és a szabályozott hajlítási útvonal fenntartására. A horonysugár a kábel specifikációinak és a szükséges minimális hajlítási sugárnak megfelelően alakítható ki, segítve a szál védelmét a kezelés és a szállítás során.

Csatlakozó-specifikus pozicionálás

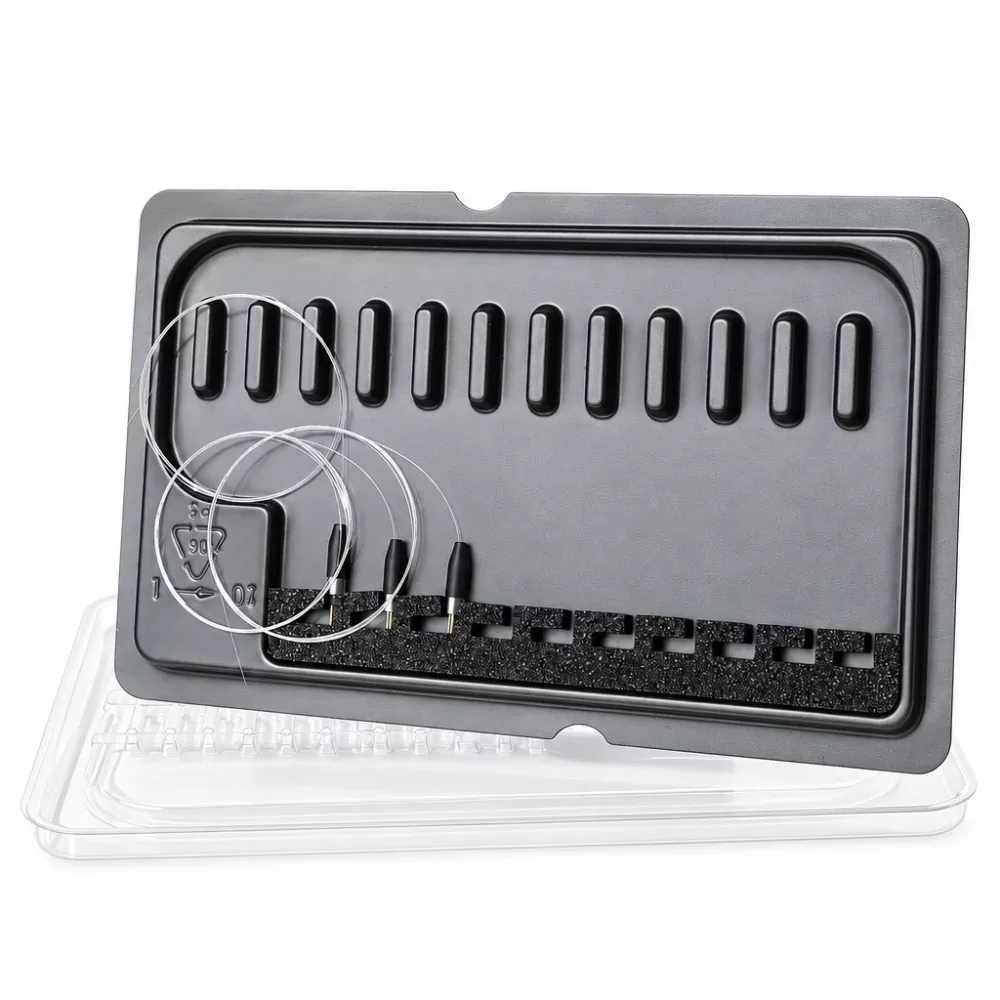

A különböző száloptikai csatlakozók eltérő elhelyezési méreteket és tartószerkezeteket igényelnek. A Shunxin testreszabhatja a dedikált bővítőhelyeket az FC, SC, LC, ST és MPO/MTP csatlakozókhoz, az egymagos, kétmagos és többmagos termékek elrendezésével. A csatlakozó pozicionálása a termékrajzok vagy fizikai minták alapján alakítható ki az illeszkedés és a stabilitás javítása érdekében a csomagolás során.

Antisztatikus védelem az optikai alkatrészekhez

A tálca különböző felületi ellenállási szintekkel szállítható a csomagolt alkatrészek elektrosztatikus védelmi követelményeinek megfelelően. A rendelkezésre álló opciók 10³Ω-tól 10¹¹Ω-ig terjednek, lehetővé téve a csomagolás szerkezetének és anyagspecifikációjának kiválasztását a különböző optikai kommunikációs termékekhez és kezelési környezetekhez.

Testreszabott hőformázott csomagolási szerkezet

A Shunxin vákuumos hőformázást használ az optikai szálas csomagolások testreszabott tálcaméretekkel, kábelcsatornákkal, csatlakozónyílásokkal és termékpozícionálási területekkel történő előállítására. A szerkezet a csomagolt alkatrészek alakja és mennyisége köré alakítható a szervezettség javítása érdekében, miközben kényelmesebbé teszi a kezelést és a szállítást.

Alkalmazások

1. Száloptikai patch kábelek:Rendszerezi és védi a patch zsinórokat tárolás, kezelés és szállítás során.

2. Optikai szálas csatlakozók:Dedikált pozicionálást biztosít az FC, SC, LC, ST és MPO/MTP csatlakozókhoz.

3. Optikai modulok:Ellenőrzött pozicionálást és elektrosztatikus védelmet igénylő optikai modulok csomagolására alkalmas.

4. Száloptikai adó-vevők:Megvédi az adó-vevő alkatrészeket a közvetlen érintkezéstől, és segít megőrizni a csomagolás rendezettségét.

5. Adatközpont Fiber összetevői:Száloptikai alkatrészek és cserealkatrészek tárolására és szállítására szolgál.

6. Optikai kommunikációs berendezés:Testreszabott tálcák a távközlési és hálózati berendezések összeszerelésében használt, üvegszálas alkatrészekhez.

7. Optoelektronikai alkatrészek:Alkalmas érzékeny optikai és optoelektronikai alkatrészek strukturált csomagolására.

Helyes használati és tárolási követelmények

1. Tárolási környezet:Tárolja a tálcákat hűvös, száraz és tiszta raktárban, távol a hosszan tartó közvetlen napfénytől és a túlzott hőtől. Kerülje el azokat a körülményeket, amelyek befolyásolhatják az anyag vagy az antisztatikus tulajdonságait.

2. Halmozás:Az üres tálcákat egyenletesen rakja egymásra, és kerülje a túlzott magasságot vagy az egyenetlen betöltést. A megrakott tálcáknál használja a tervezett pozícionáló szerkezeteket, hogy a tárolás és szállítás során is megőrizze a megfelelő beállítást.

3. Antisztatikus karbantartás:Ahol kritikus a felületi ellenállás, rendszeresen ellenőrizze a reprezentatív mintákat megfelelő ellenállásmérővel, és hasonlítsa össze a leolvasott értékeket a megadott anyagminőséggel.

4. Arcvégvédelem:Óvatosan helyezze el és távolítsa el az optikai csatlakozókat. Kerülje el a csatlakozó végfelületei és a kemény felületek vagy szennyezett területek közötti közvetlen érintkezést.

5. Szennyezés ellenőrzése:A tálcákat tartsa tisztán és védje a portól, olajtól és egyéb szennyeződésektől. Szükség esetén antisztatikus zacskók vagy más megfelelő másodlagos csomagolások használhatók a tárolás során.

6. Használat előtti ellenőrzés:Használat előtt ellenőrizze a tálca felületét, a csatlakozók elhelyezkedését és a kábelhornyokat. Ellenőrzött csomagolási alkalmazások esetén ellenőrizze, hogy az anyag megfelel-e a megadott felületi ellenállási tartománynak.

GYIK

1. kérdés: Miben különbözik az optikai szálas csomagolás a szabványos elektronikus alkatrésztálcától?

V: Az optikai szálas csomagolásnak kezelnie kell mind a csatlakozót, mind a csatlakoztatott optikai kábelt. A Shunxin tálcája dedikált csatlakozó-pozícionáló nyílásokat használ, hogy távol tartsa a végfelületeket a közvetlen érintkezéstől, és az ívelt tekercselési hornyok rendszerezik a kábelt, miközben szabályozzák a hajlítási útvonalát. Ezeket a funkciókat kifejezetten a száloptikai patch vezetékekhez és a kapcsolódó optikai alkatrészekhez tervezték.

Q2: Hogyan kell kiválasztani a felületi ellenállási fokozatot?

V: A megfelelő ellenállási tartomány a csomagolt termék elektrosztatikus védelmi követelményeitől és a kezelési környezettől függ. A Shunxin 10³Ω és 10¹¹Ω közötti antisztatikus, félvezető vagy vezetőképes anyagokat kínál a megadott követelményeknek megfelelően.

3. kérdés: Hogyan védi a tálca az optikai csatlakozók végfelületeit?

V: A dedikált, megemelt pozícionáló nyílások elválasztják a csatlakozók végfelületeit a fő tálca felületétől, csökkentve a közvetlen súrlódás és az érintkezési szennyeződés kockázatát a kezelés során. A csatlakozók megfelelő elhelyezése és eltávolítása is javasolt.

4. kérdés: Testreszabható a tálca az FC, SC, LC, ST és MPO/MTP csatlakozókhoz?

V: Igen. A Shunxin dedikált helymeghatározó bővítőhelyeket és elrendezéseket tervezhet az FC, SC, LC, ST és MPO/MTP csatlakozókhoz. Az egymagos, kétmagos és többmagos konfigurációk is testreszabhatók a termék szerkezetének megfelelően. A fejlesztéshez csatlakozó mintákat, rajzokat vagy méretadatokat lehet adni.

Q5: Testreszabható a kábeltekercselés hornya?

V: Igen. A tekercshorony testreszabható a szál hosszának, a kábel átmérőjének, a tálca méreteinek és a szükséges minimális hajlítási sugárnak megfelelően, így segít elrendezni a felesleges kábelt anélkül, hogy szükségtelen hajlítást okozna.

6. kérdés: Milyen anyagok állnak rendelkezésre az optikai szálas tálcához?

V: A PET és PS lapok különböző csomagolási követelményekhez állnak rendelkezésre. Az anyagspecifikáció a szükséges felületi ellenállással, átlátszósággal, merevséggel és szerkezeti kialakítással együtt választható ki.
